Serie T3DF/C30G

T3DF/C30G Serie Single Board Universal Servo Driver

T3DF/C30G Series Digital CA Servo Drive es desarrollada y producida de forma independiente por Zhejiang Tonghang Electric Drive Technology Co., Ltd., y es un producto general de accionamiento de CA con nivel nacional líder. Esta serie de productos adopta el control digital completo avanzado y la teoría de control de vector de motor de CA, con un excelente rendimiento del sistema y alta confiabilidad. Se utiliza ampliamente en la unidad de procesamiento de alimentos, maquinaria de envasado, maquinaria textil y otra maquinaria de la industria de automatización relacionada.

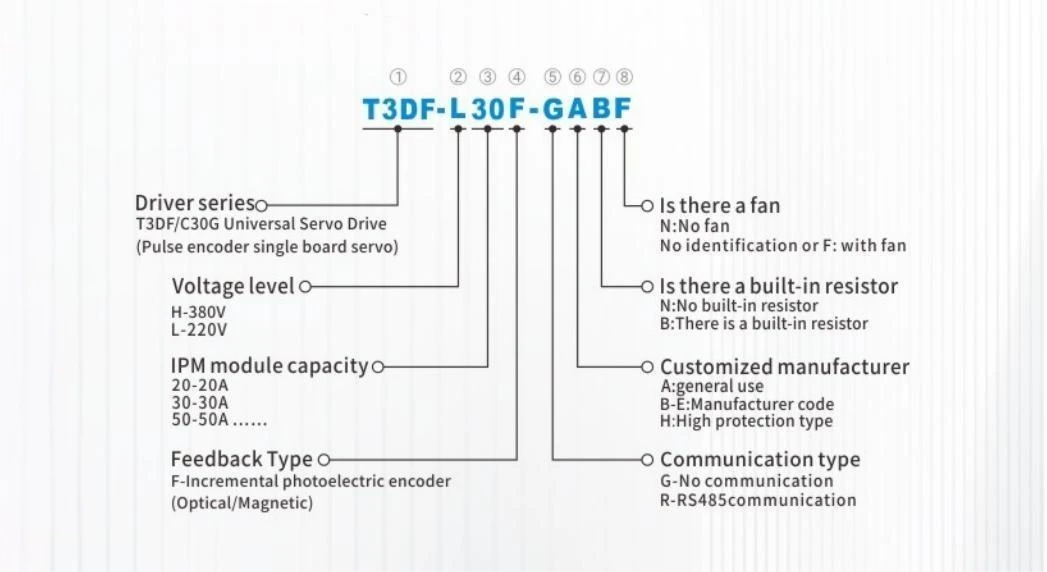

Características del producto T3DF/C30G Series



• El tipo de instrucción del controlador es el tipo de pulso, y la retroalimentación de la posición del motor es el codificador incremental de pulso.
• Adoptando el chip de control principal del brazo de rendimiento de alto -, con un excelente rendimiento de control.
• Diseño completamente sellado, buena protección, capacidad de interferencia anti -.
• Diseño de una sola placa, ahorro de espacio de instalación.
• Seleccione un nuevo módulo IPM de grado industrial con una fuerte capacidad de conducción de sobrecarga.
• Integración del control de posición, control de velocidad y control de torque.
• Puede conducir varios tipos de servomotores sincrónicos de imán permanente.
• Equipado con funciones integrales de protección de fallas y monitoreo de estado.
• Tiene excelentes características de torque de velocidad - y el rendimiento dinámico de aceleración y desaceleración.

T3DF Series Servo Drive Dimensiones externas (MM)



Tamaño del controlador One (Modelo T3DF - Diagrama de dimensión de instalación L30)

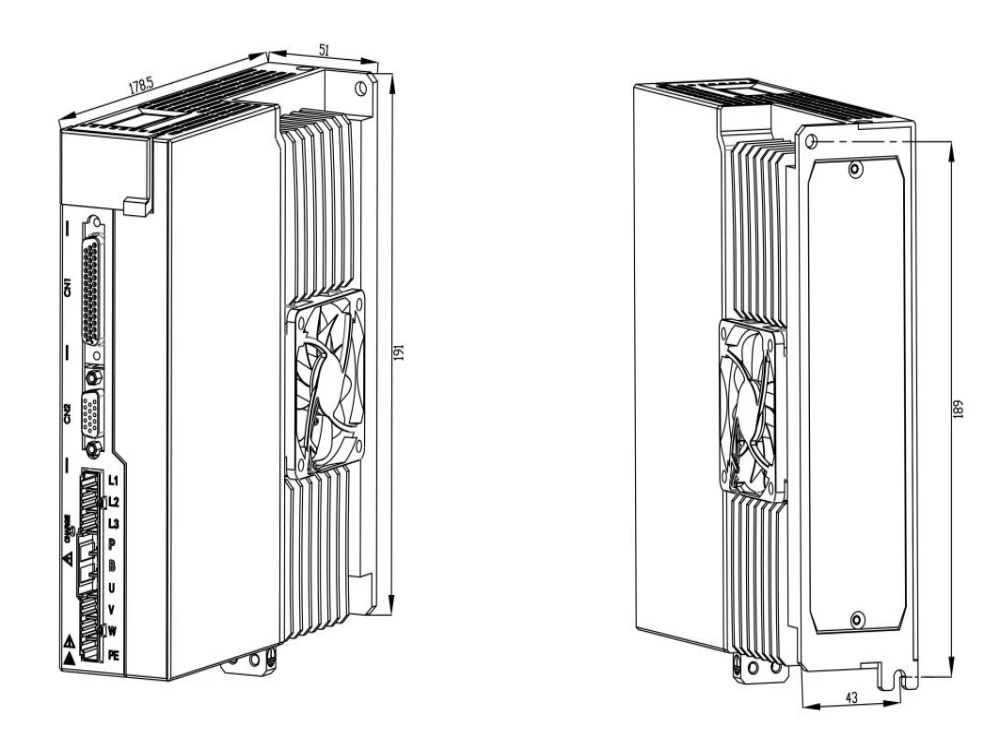

Figura 1 T3DF - L30 Dimensiones de accionamiento de servo (Unidad: MM)

Tamaño del controlador Two (Modelo T3DF - H10/H15/H25)

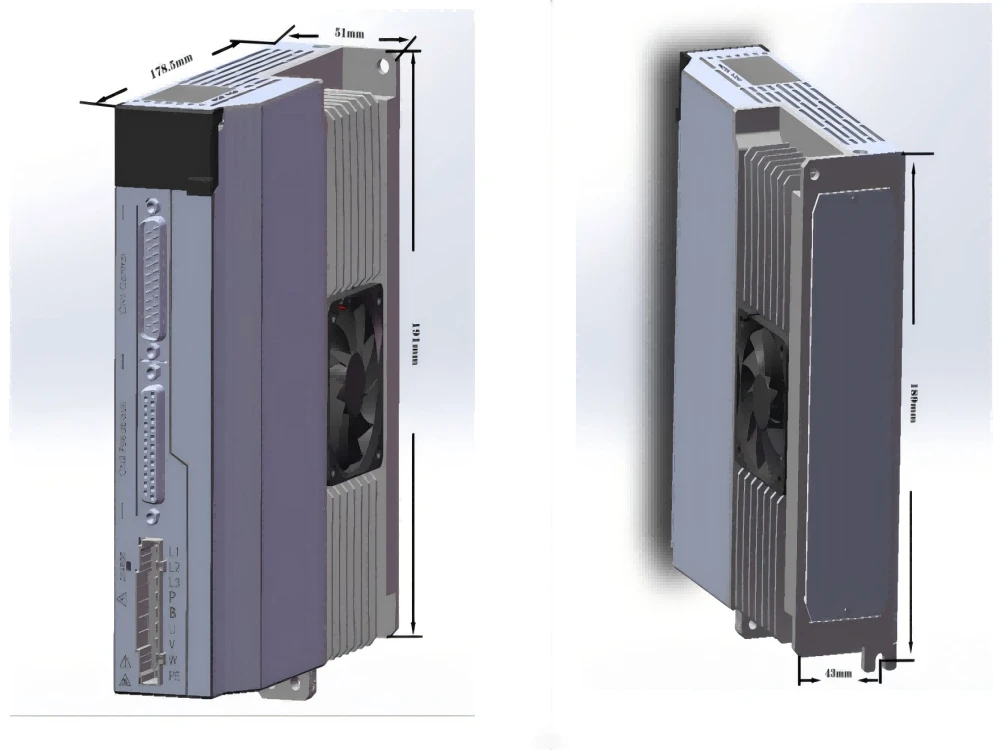

Figura 2 T3DF - H10/H15/H25 Dimensiones de accionamiento de servo (Unidad: MM)

C30G Dimensiones externas del Servo Driver (MM)

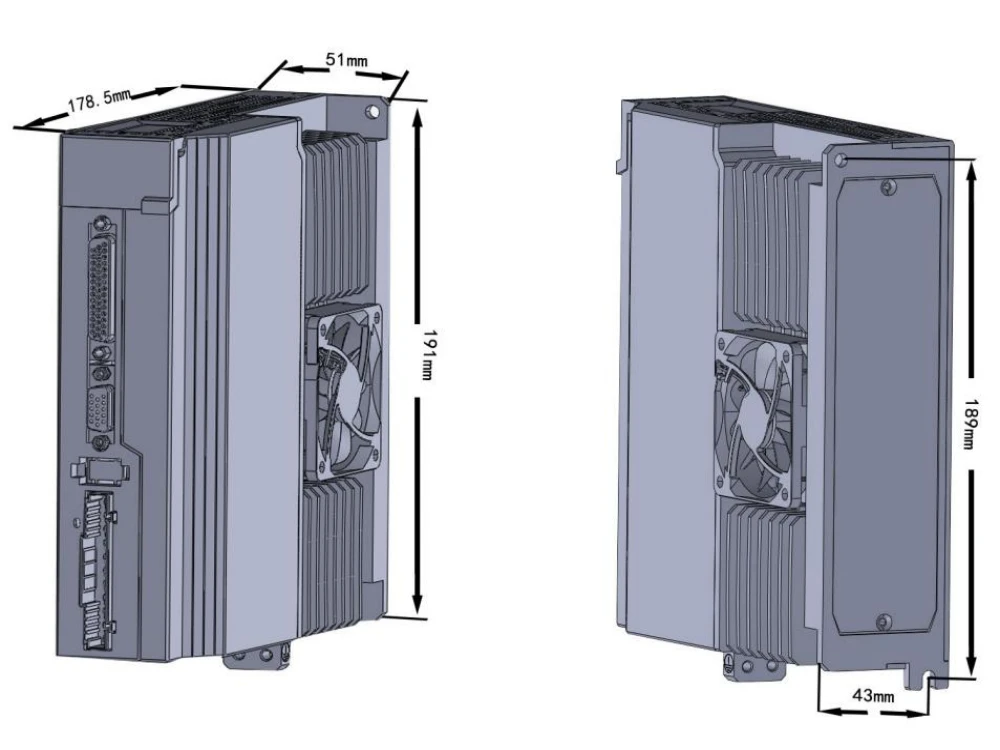

Figura 3 C30G - L20/L30 Dimensiones de instalación (Unidad: MM

T3DF Servo Drive Diagrama de cableado

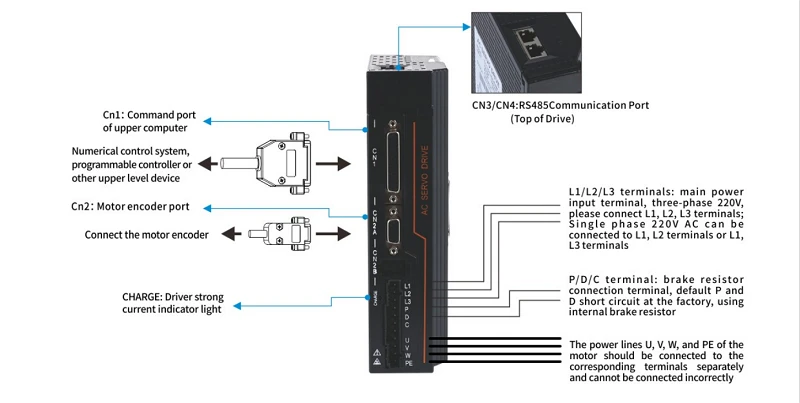

T3DF - L30 Diagrama de cableado

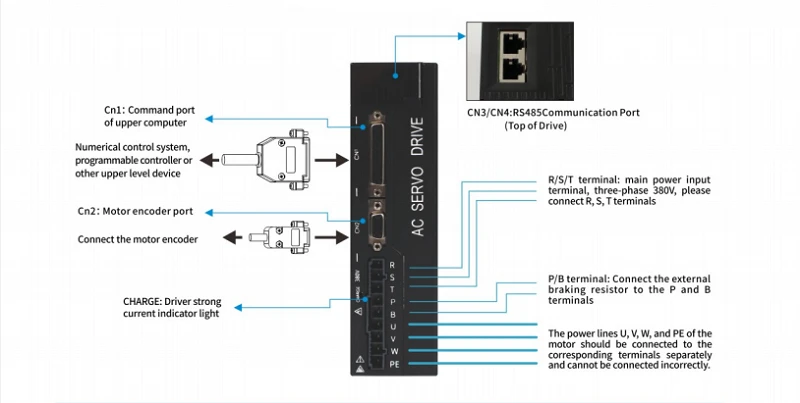

T3DF - H10/H15/25 Diagrama de cableado

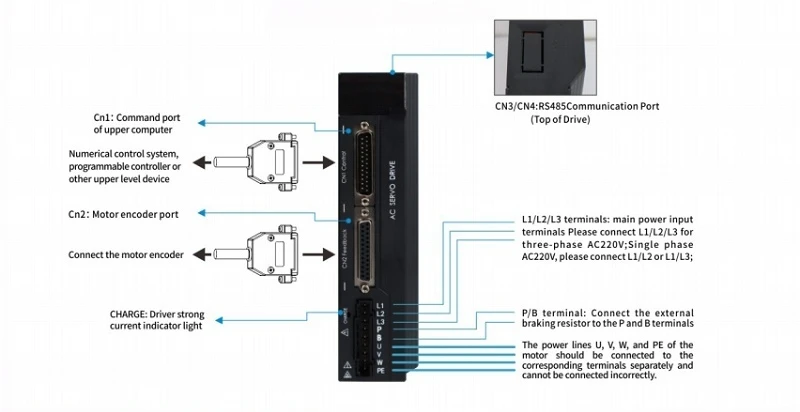

C30G - L20/L30 Diagrama de cableado

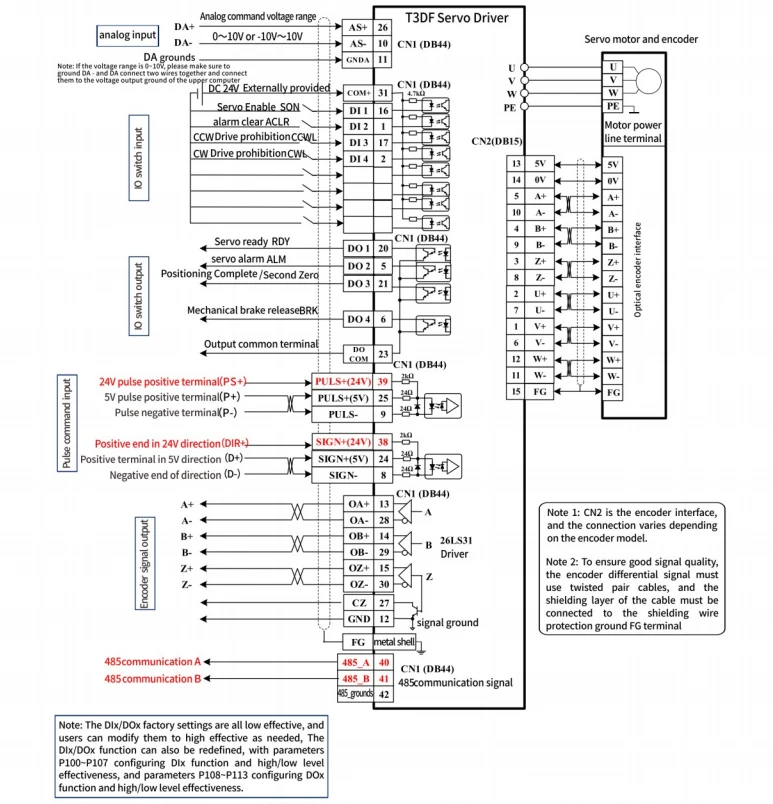

Diagrama de cableado de control

Atención especial: la señal de comando de pulso es una fuente de alimentación de 24 V, PUL+ debe conectarse al pin 39 de CN1, y el signo+ debe conectarse al PIN 38 de CN1, de lo contrario puede dañar el puerto de comando de pulso; La señal de comando de pulso es una fuente de alimentación de 5 V, PULS+ debe conectarse al pin 25 de CN1, y el signo+ debe conectarse al PIN 24 de CN1, de lo contrario puede ser anormal más la recepción.

Atención especial: si el comando PULSE es una señal de un solo extremo de 24 V, la fuente de alimentación de 24 V debe estar conectada al PIN 20 de CN1. La conexión incorrecta puede dañar el puerto de comando de pulso; Si la señal de comando de pulso es una fuente de alimentación de 5 V, PULS+debe estar conectado al pin 18 de CN1, y el signo+debe conectarse al PIN 19 de CN1, de lo contrario puede haber una recepción anormal de pulso.
