Como proveedor de amplificadores de servoaccionamiento, establecer el parámetro de límite actual es una tarea crucial que impacta directamente el rendimiento y la seguridad del servosistema. En este blog, compartiré conocimientos profundos sobre cómo configurar el parámetro de límite de corriente en un amplificador de servoaccionamiento.
Comprensión de los conceptos básicos del límite de corriente en amplificadores servoaccionadores
Antes de profundizar en el proceso de configuración, es esencial comprender qué significa el parámetro de límite de corriente en un servoamplificador. El límite de corriente es la cantidad máxima de corriente eléctrica que el amplificador puede suministrar al servomotor. Este parámetro sirve como protección tanto para el motor como para el amplificador. Si la corriente excede el límite, puede causar sobrecalentamiento, lo que puede provocar fallas prematuras de los componentes, reducir la vida útil del motor e incluso representar un peligro para la seguridad.
Por otro lado, establecer el límite de corriente demasiado bajo puede resultar en una salida de par insuficiente del motor. Esto significa que es posible que el motor no pueda realizar las tareas previstas, como mover una carga pesada o alcanzar la velocidad requerida, lo que provoca un rendimiento deficiente del sistema.
Factores que influyen en el establecimiento del límite actual
Es necesario considerar varios factores al configurar el parámetro de límite actual:
Clasificación del motor
El primer factor y el más importante es la corriente nominal del motor. La corriente nominal es la corriente continua máxima que el motor puede manejar sin sobrecalentarse en condiciones normales de funcionamiento. Esta información generalmente la proporciona el fabricante del motor en la hoja de datos del motor. Por ejemplo, si un motor tiene una corriente nominal de 5 A, el límite de corriente del amplificador del servoaccionamiento debe establecerse cerca de este valor para garantizar un rendimiento óptimo y al mismo tiempo proteger el motor.
Características de carga
La naturaleza de la carga conectada al motor también juega un papel importante. Si la carga es liviana, como una pequeña cinta transportadora, se puede establecer un límite de corriente relativamente más bajo. Sin embargo, si la carga es pesada, como un brazo robótico grande, es posible que se requiera un límite de corriente más alto para proporcionar suficiente torsión para mover la carga. Además, si la carga tiene una alta inercia, como un volante de inercia grande, es posible que sea necesario ajustar el límite de corriente para soportar los cambios repentinos de velocidad y dirección.
Entorno operativo
La temperatura y la humedad del entorno operativo pueden afectar el rendimiento del motor y la disipación de calor. En un ambiente caluroso, el motor puede calentarse más rápidamente, por lo que es posible que sea necesario establecer un límite de corriente más bajo para evitar el sobrecalentamiento. Por el contrario, en un ambiente fresco, puede ser aceptable un límite de corriente ligeramente superior.
Pasos para configurar el parámetro de límite actual
Paso 1: recopilar información
Antes de establecer el límite de corriente, recopile toda la información necesaria, incluida la corriente nominal del motor, las características de carga y los detalles del entorno operativo. Esta información servirá como base para determinar el valor límite actual apropiado.
Paso 2: Acceda a la interfaz de configuración del amplificador servoamplificador
La mayoría de los servoamplificadores modernos vienen con una interfaz de configuración, que puede ser un dispositivo de programación dedicado, un software para PC o un panel de visualización integrado. Utilice el método adecuado para acceder al menú de configuración del amplificador.
Paso 3: Ubique el parámetro de límite actual
Una vez en el menú de configuración, busque el parámetro de límite actual. El nombre de este parámetro puede variar según el modelo de amplificador, pero suele ser algo así como "Límite de corriente", "Corriente máxima" o "Ilim".
Paso 4: Calcule el valor límite de corriente inicial
Según la corriente nominal y las características de carga del motor, calcule un valor límite de corriente inicial. Como regla general, comience con un valor ligeramente superior a la corriente nominal del motor para tener en cuenta cualquier sobrecarga a corto plazo. Por ejemplo, si la corriente nominal del motor es 5A, puede comenzar con un límite de corriente de 5,5A o 6A.
Paso 5: establezca el límite actual
Ingrese el valor límite actual calculado en el campo apropiado en el menú de configuración. Asegúrese de verificar dos veces el valor para evitar errores de entrada.
Paso 6: Pruebe el sistema
Después de establecer el límite actual, pruebe el servosistema en condiciones normales de funcionamiento. Supervise la temperatura, la velocidad y la salida de par del motor. Si el motor se sobrecalienta o el rendimiento del sistema no es satisfactorio, ajuste el límite de corriente en consecuencia.
Consideraciones avanzadas
Limitación de corriente dinámica
Algunos amplificadores de servoaccionamiento admiten limitación de corriente dinámica. Esta característica permite ajustar el límite de corriente en tiempo real según las condiciones de funcionamiento del motor. Por ejemplo, durante la aceleración o desaceleración, el límite de corriente se puede aumentar temporalmente para proporcionar un par adicional y luego reducirse al valor normal durante el funcionamiento en estado estable.
Margen de seguridad
Siempre es buena idea dejar un margen de seguridad a la hora de establecer el límite actual. Esto significa establecer el límite de corriente ligeramente por debajo del valor máximo absoluto que el motor puede manejar. Generalmente se recomienda un margen de seguridad del 10 % al 20 % para tener en cuenta cualquier variación inesperada en las condiciones de funcionamiento.
El papel de los amplificadores servoaccionadores en el sistema general

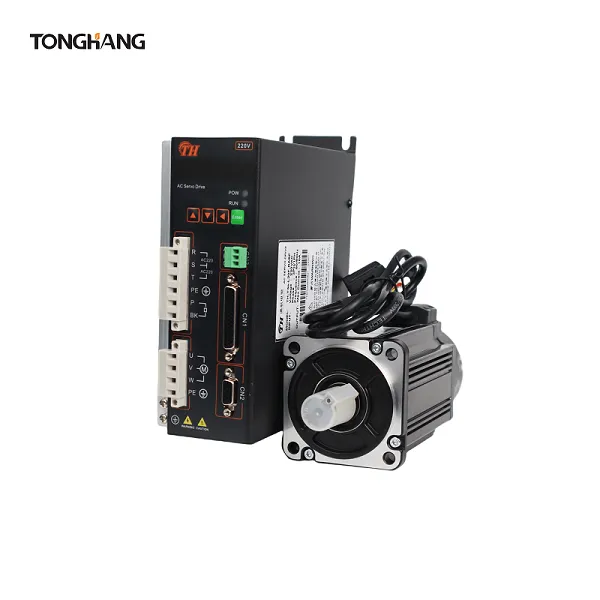

Los servoamplificadores son una parte integral delSistema de servoaccionamiento. Trabajan en conjunto conServomotor y controlador de CAyServoaccionamiento digitalpara proporcionar un control preciso de la velocidad, la posición y el par del motor. Al configurar correctamente el parámetro de límite de corriente, el amplificador de servoaccionamiento garantiza el funcionamiento confiable y eficiente de todo el servosistema.
Conclusión
Establecer el parámetro de límite de corriente en un amplificador de servoaccionamiento es una tarea crítica que requiere una buena comprensión de las características del motor, los requisitos de carga y el entorno operativo. Si sigue los pasos descritos en este blog y considera las funciones avanzadas, puede optimizar el rendimiento de su servosistema y al mismo tiempo garantizar la seguridad y la longevidad del motor y el amplificador.
Si está buscando amplificadores servoaccionadores de alta calidad o necesita más ayuda para configurar el parámetro de límite actual, estamos aquí para ayudarlo. Nuestro equipo de expertos tiene una amplia experiencia en servosistemas y puede brindarle las mejores soluciones para sus necesidades específicas. Contáctenos para iniciar una discusión sobre adquisiciones y llevar su servosistema al siguiente nivel.
Referencias
- Manual de servomotores y variadores, publicado por expertos de la industria.
- Documentos técnicos de los principales fabricantes de amplificadores de servoaccionamiento.
